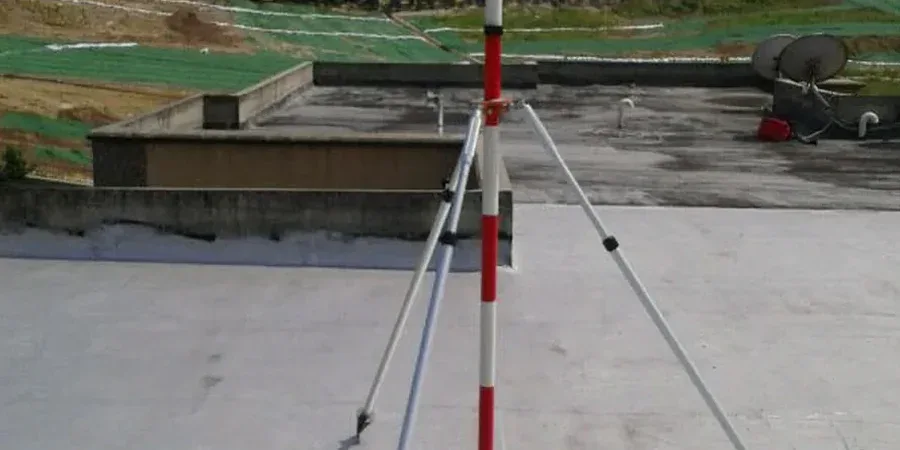

Bei einem Hotelneubau mit zweigeschossiger Tiefgarage nahe der Kiellinie stand die Baugrube zur Hälfte im nassen Geschiebemergel und zur anderen Hälfte in aufgefüllten Beckensedimenten der Förde. Die Herausforderung war nicht die Tiefe von gut acht Metern – sondern der tideabhängige Grundwasserspiegel, der zweimal täglich um mehrere Dezimeter pendelte. Mit einer rein rechnerischen Standsicherheitsbetrachtung kommt man da nicht weit, weil die transienten Porenwasserdrücke im Schluffhorizont kein stationäres Modell abbilden. In solchen Fällen braucht es eine messtechnisch begleitete Baugrubenüberwachung, die Verformungen, Ankerkräfte und Wasserdrücke in Echtzeit zusammenführt und mit den Prognosen aus dem Korngrößenanalyse abgleicht. Genau das setzen wir in Kiel seit Jahren bei sehr unterschiedlichen Baugrundprofilen um – vom sandigen Moränenkern in Elmschenhagen bis zu den weichen holozänen Schichten im Hafenumfeld. Der Vorteil liegt auf der Hand: Bevor eine unerwartete Verformung den Verbau überlastet, sehen wir sie in den Messdaten und können gegensteuern. In der Praxis heißt das, wir reduzieren das Restrisiko für den Bauherrn auf ein vertretbares Niveau, ohne die Baustelle mit unnötig konservativen Annahmen lahmzulegen.
Ein tidebeeinflusster Grundwasserleiter verhält sich nicht wie ein stationärer Bemessungswasserstand – das zeigen unsere Messreihen aus über 30 Kieler Baugrubenprojekten.
Normativer Rahmen
DIN EN 1997-1:2014-03 (Eurocode 7 – Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 1054:2021-04 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN 4123:2013-04 (Ausschachtungen, Gründungen und Unterfangungen im Bereich bestehender Gebäude), DGGT-Empfehlungen des Arbeitskreises 2.3 "Messtechnik"
Fragen und Antworten
Wie lange muss eine Baugrube in Kiel geotechnisch überwacht werden?
Mindestens bis zum Erreichen der endgültigen Aushubsohle und dem Einbau der lastverteilenden Bodenplatte. Bei rückverankerten Wänden empfehlen wir ein Monitoring über weitere 4 bis 8 Wochen, bis die Ankerkräfte asymptotisch stabilisiert sind. Bei innerstädtischen Baugruben mit angrenzender Bestandsbebauung kann der Prüfstatiker auch eine Überwachung bis zum Abschluss des Rohbaus über Gelände fordern.
Welche Alarmierungskriterien gelten für das Baugruben-Monitoring?
Wir legen gemeinsam mit dem Tragwerksplaner und dem Prüfstatiker dreistufige Grenzwerte fest: Stufe 1 (Aufmerksamkeitswert) bei 70% der rechnerischen Verformung, Stufe 2 (Vorwarnwert) bei 85% und Stufe 3 (Alarmwert) bei 100% des Bemessungswerts. Bei Erreichen der Stufe 2 erfolgt eine automatische SMS- und E-Mail-Benachrichtigung an den Bauleiter, bei Stufe 3 zusätzlich an den Prüfstatiker.
Ist die geotechnische Baugrubenüberwachung in Schleswig-Holstein baurechtlich vorgeschrieben?
Nicht pauschal, aber sie wird in der Praxis von den meisten Prüfstatikern bei Baugruben mit mehr als 5 m Tiefe oder mit angrenzender Bestandsbebauung gefordert. Die DIN 1054 verlangt in Abschnitt 7 eine Überwachung der Auswirkungen des Aushubs auf die Umgebung, und ohne messtechnische Begleitung ist dieser Nachweis kaum zu führen. Die untere Bauaufsichtsbehörde in Kiel akzeptiert in der Regel nur Messprogramme, die von einem geotechnisch qualifizierten Ingenieurbüro betreut werden.
Was kostet eine geotechnische Baugrubenüberwachung in Kiel?
Die Kosten hängen stark vom Umfang der Instrumentierung und der Dauer der Baumaßnahme ab. Für eine typische innerstädtische Baugrube mit 6 bis 8 m Tiefe und rückverankerter Spundwand liegen die reinen Monitoring-Kosten zwischen 740 und 2.250 Euro pro Monat, inklusive der regelmäßigen Auswertungsberichte. Hinzu kommen einmalige Kosten für die Installation der Messgeber und die Einrichtung der Datenlogger.
Welche Sensoren werden bei Baugruben in weichen Böden eingesetzt?
In den weichen holozänen Schichten, die in Teilen Kiels vorkommen, setzen wir bevorzugt magnetische Extensometer zur Setzungsmessung unterhalb der Baugrubensohle ein, kombiniert mit Ketteninklinometern hinter dem Verbau. Für die Porenwasserdruckmessung in gering durchlässigen Schluffen eignen sich pneumatische Piezometer besser als elektrische, weil sie trägheitsärmer auf Druckänderungen reagieren. Bei sehr empfindlicher Nachbarbebauung ergänzen wir das System um Schwingungsmessgeber mit 3-Achsen-Beschleunigungssensoren.
