Wenn der Tiefgründungsbagger auf der Kieler Förde-Baustelle anrückt, sind die seismischen Lastannahmen längst definiert. Unsere Isolationsbemessung beginnt mit der Charakterisierung des Untergrunds: Geschiebemergel mit eingelagerten Sandlinsen, darunter tertiäre Tone, die bei dynamischer Anregung zu plastischer Deformation neigen. Für das 247.000-Einwohner-Oberzentrum Schleswig-Holsteins, dessen historische Bausubstanz bis an die Wasserkante reicht, setzen wir auf nichtlineare Zeitverlaufsberechnungen mit standortspezifischen Antwortspektren nach DIN EN 1998-1/NA. Die seismische Gefährdung in Kiel mag moderat erscheinen – doch weiche Bodenschichten entlang der Hörn und im Stadtteil Gaarden verstärken die Bodenbewegung erheblich, was ohne Entkopplung zu unkalkulierbaren Verformungen im Tragwerk führt. Ergänzend zur Isolatorauslegung ziehen wir bei schwierigen Baugrundverhältnissen den CPT-Versuch heran, um die dynamischen Bodenkennwerte tiefengestaffelt zu validieren, bevor die erste Elastomerlager-Berechnung in den Finite-Elemente-Solver geht.
Ein korrekt bemessenes Basisisolationssystem reduziert die Stockwerksbeschleunigung um 60 bis 80 Prozent – der Unterschied zwischen Funktionserhalt und Totalschaden im Erdbebenfall.
Unser Ansatz
Ein klassischer Fehler in Kieler Projekten ist die Annahme, ein Hochdämpfungs-Elastomerlager nach Katalogdatenblatt funktioniere auf jedem Baugrund gleich. Die Realität an der Schwentine-Mündung sieht anders aus: Der steife Geschiebemergel leitet hochfrequente Scherwellen fast ungedämpft weiter, während eingeschlossene Torflinsen ein völlig anderes Übertragungsverhalten zeigen. Wir modellieren das Gesamtsystem aus Isolator, Unterbau und Baugrund im gekoppelten FE-Modell und berücksichtigen explizit die horizontale Bettung des Gründungskörpers. Die Bemessung erfolgt nach DIN EN 15129 für Elastomer- und Gleitpendellager, wobei wir die Verschiebkapazität auf das 1,2-fache des Bemessungserdbebens auslegen – das ist keine Willkür, sondern in der Kieler Geotechnik mit ihren steifen Mergelhorizonten oberhalb weicher Tone schlicht notwendig, um Restrisiken aus Beckenresonanzen abzudecken. Die nichtlineare Pushover-Analyse des isolierten Bauwerks liefert dann die Kapazitätskurve, an der wir die tatsächliche Duktilitätsreserve ablesen.
Örtliche Baugrundfaktoren
Kiel liegt zwar nicht in der mitteleuropäischen Spitzenzone seismischer Aktivität, doch die 54. nördliche Breite täuscht: Das Erdbeben von 2004 mit Epizentrum nahe der dänischen Grenze erreichte hier Magnitude 4,4 und erinnerte daran, dass die norddeutsche Tiefebene kein aseismischer Raum ist. Die eigentliche Gefahr liegt im Resonanzverhalten des weichen Holozän-Untergrunds entlang der Förde, der bei Perioden zwischen 0,8 und 1,5 Sekunden eine spektrale Überhöhung um den Faktor 2,5 bis 3,0 produziert – genau im Eigenperiodenbereich vieler sechs- bis zehngeschossiger Gebäude. Ohne Basisisolation führt das zu Stockwerksdrifts, die nichttragende Bauteile zerstören und die Fluchtwege blockieren. Ein älteres Klinikgebäude im Stadtteil Wik, auf Pfählen im Fördeschlick gegründet, würde bei einem Bemessungserdbeben ohne Isolationsnachrüstung rechnerisch Verformungen jenseits der Rissbreitenbegrenzung nach EC2 erleiden – eine Sanierung, die mit nachträglicher Lagerintegration vermeidbar gewesen wäre.
Normativer Rahmen
DIN EN 1998-1:2010-12 + NA:2021-07 (Eurocode 8: Auslegung von Bauwerken gegen Erdbeben), DIN EN 15129:2018-10 (Erdbebenschutzsysteme – Basisisolationssysteme), DIN EN 1337-3:2005-07 (Lager im Bauwesen – Elastomerlager), DIN 4149:2005-04 (Bauten in deutschen Erdbebengebieten, zurückgezogen aber für Bestandsbewertung relevant), DIN 1054:2021-04 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau)
Fragen und Antworten
Was kostet eine Erdbebenisolationsbemessung für ein Gebäude in Kiel?
Die Bemessungskosten liegen je nach Gebäudekomplexität und erforderlichem Berechnungsumfang zwischen €3.350 und €6.990. Einfache regelmäßige Grundrisse mit Modalanalyse und Antwortspektrenverfahren liegen am unteren Ende, während komplexe Geometrien mit nichtlinearer Zeitverlaufsberechnung und Boden-Bauwerk-Interaktion den oberen Bereich ausschöpfen. Das Honorar umfasst die standortspezifische Gefährdungsanalyse, die Isolatorauslegung nach DIN EN 15129 und den prüffähigen Statikteil Erdbeben.
Welche Isolatorsysteme kommen für Kieler Baugrundverhältnisse infrage?

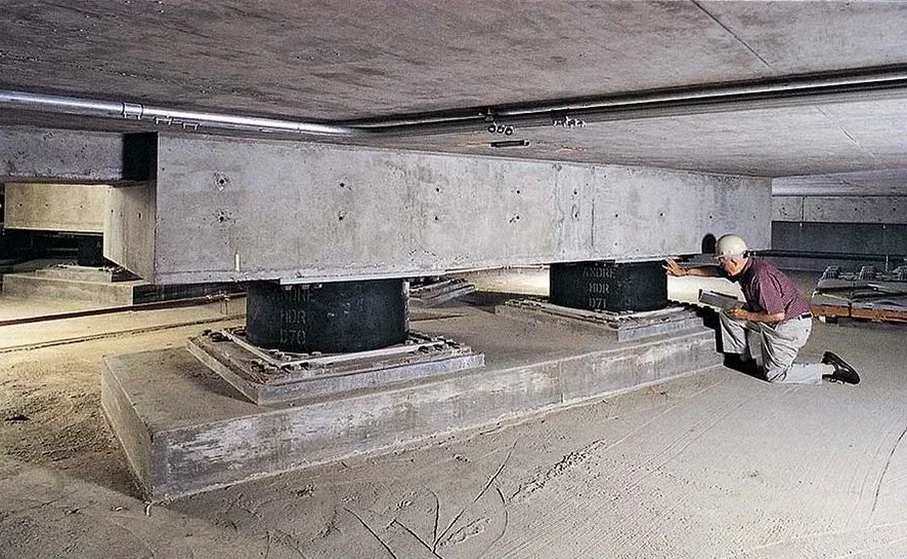

Auf dem steifen Geschiebemergel der Kieler Moränenlandschaft eignen sich Hochdämpfungs-Elastomerlager (HDRB) mit 15–18 % äquivalenter Dämpfung besonders gut, da sie die kurzperiodische Anregung effektiv filtern. Wo der Mergel auskeilt und holozäne Weichschichten anstehen – etwa im Bereich der Hörn –, setzen wir bevorzugt Gleitpendellager ein, deren Eigenperiode unabhängig von der Bauwerksmasse ist und die mit geringerem Platzbedarf große Verschiebungen aufnehmen.
Ab welcher Gebäudehöhe ist eine Basisisolation in Kiel sinnvoll?
Eine pauschale Höhengrenze gibt es nicht. Die Entscheidung fällt anhand der spektralen Beschleunigung am Standort und der Grundschwingzeit des Gebäudes. In Kiel werden bereits fünfgeschossige Stahlbetonbauten mit weicher Aussteifung interessant für eine Isolation, weil deren Eigenperiode im Bereich der spektralen Überhöhung der Fördesedimente liegt. Bei Hochhäusern ab 30 Metern Höhe empfehlen wir grundsätzlich eine Machbarkeitsstudie zur Basisisolation.
Wie wird die Verschiebekapazität der Lager bemessen?
Die maximale Horizontalverschiebung unter Bemessungserdbeben ermitteln wir aus der nichtlinearen Zeitverlaufsberechnung und beaufschlagen sie mit einem Sicherheitsfaktor von 1,2 gegenüber dem rechnerischen Maximalwert. Diese Reserve deckt Unsicherheiten im seismischen Hazard, in der Boden-Bauwerk-Interaktion und in der Isolatormodellierung ab. Zusätzlich weisen wir einen Restspalt zum Anschlag nach, der mindestens 40 mm betragen muss.
Ist eine Erdbebenisolation auch bei Bestandsgebäuden in Kiel nachrüstbar?
Ja, die nachträgliche Integration von Isolationslagern ist technisch machbar, wenn auch aufwendiger als bei Neubauten. Wir schneiden die Stützen im Erdgeschoss frei, setzen temporäre Pressensysteme ein und tauschen die Lager sukzessive. Die statische Nachweisführung muss den Bauzustand mit reduzierten Stützenquerschnitten berücksichtigen. Für Kieler Gründerzeitbauten mit Mauerwerksaussteifung ist das Verfahren allerdings selten wirtschaftlich; hier empfehlen wir alternative Ertüchtigungsstrategien.
